CASO STUDIO INTERNAZIONALE · KRISMAR LDT, BULGARIA
18 metri di
cabine aspiranti
4CS-PLUS
ALTE PRESTAZIONI DI ABBATTIMENTO & PROGETTAZIONE SU MISURA
Ogni progetto nasce da un'esigenza concreta del cliente. Per questo impianto, destinato alla Bulgaria, l'obiettivo era chiaro: creare una unica grande area di lavoro compatta dedicata all’aspirazione e all’abbattimento delle polveri nel proprio laboratorio.
18m
SVILUPPO LINEARE DELL'IMPIANTO
95 %
ABBATTIMENTO POLVERI CS- PLUS
Su Misura
CONFIGURAZIONE CON CABINE CONNESSE
01 - LA SFIDA
Aspirazione continua per grandi aree operative
necessitava di una soluzione in grado di garantire un'aspirazione uniforme su un'ampia area di lavoro, senza interrompere il flusso produttivo. L'obiettivo era creare un ambiente dedicato alla lavorazione dei materiali lapidei, mantenendo elevati standard di pulizia, sicurezza ed efficienza operativa.
Area di lavoro estesa
Una singola cabina non era sufficiente a servire tutte le postazioni operative.
Polveri diffuse
La lavorazione di marmo, granito, quarzo e materiali affini richiede aspirazione e filtrazione continue.
Impianto integrato
La soluzione doveva inserirsi nel layout del laboratorio e funzionare come un unico sistema coordinato.
02 - LA SOLUZIONE · CONFIGURAZIONE 4CS - PLUS
Diverse cabine connesse. Un’unica area aspirante da 18 metri.
Tecnoporro ha sviluppato una configurazione personalizzata basata sulla serie CS-PLUS, collegando più moduli per ottenere una parete aspirante continua, adatta a processi di medie e grandi dimensioni.
01
Progettazione
Dimensionamento dell’impianto sulla disposizione reale del laboratorio.
02
Connessione
Cabine installate in serie per coprire l’intera zona di lavorazione.
03
Abbattimento
Doppio sistema “a cascata” e nebulizzazione interna per la cattura delle polveri.
04
Ricircolo
Ciclo chiuso dell’acqua per contenere consumi e semplificare la gestione.
Aria pulita, dove serve
Grazie ai dispersori posizionati nella parte superiore dell'impianto, l'aria depurata viene distribuita in modo controllato, con la possibilità di reimmetterla nel laboratorio o convogliarla all'esterno, garantendo la massima flessibilità in funzione delle esigenze operative del cliente.
- INSTALLAZIONE INTERNAZIONALE
Una soluzione progettata intorno al tuo spazio, non il contrario.

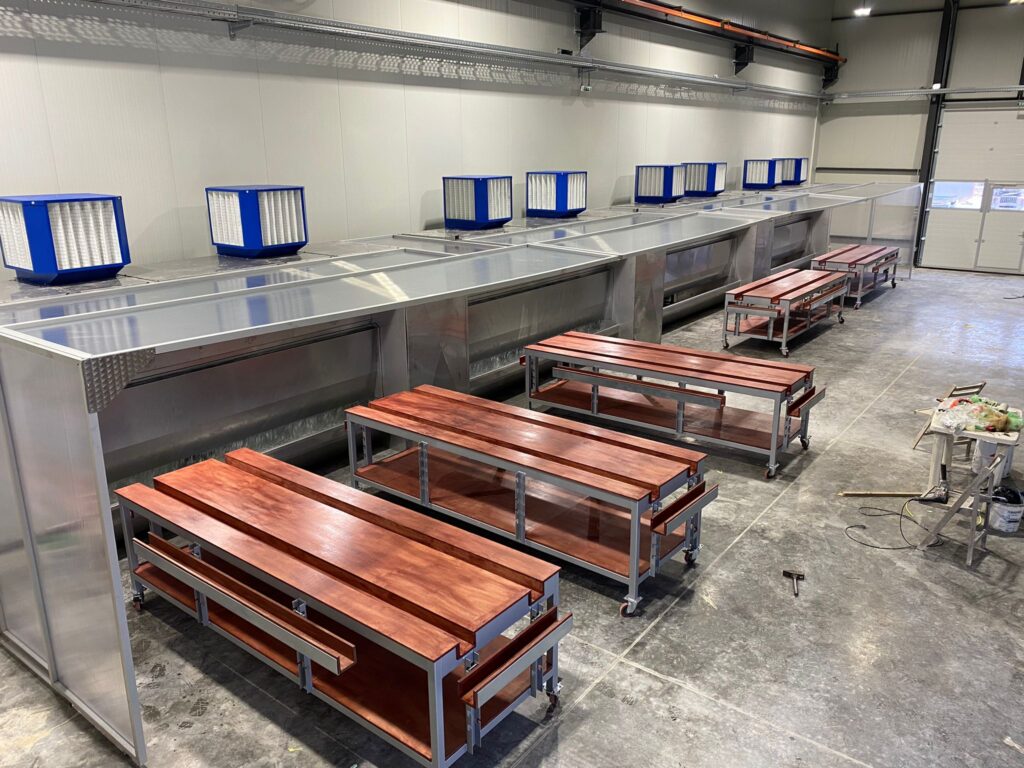

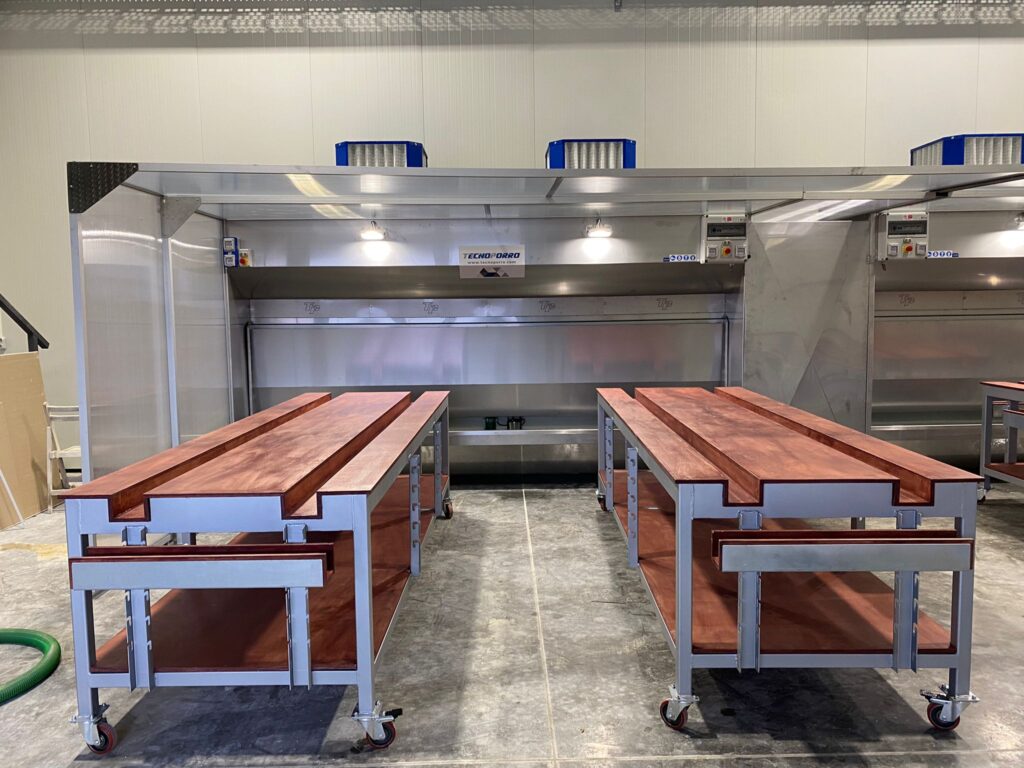

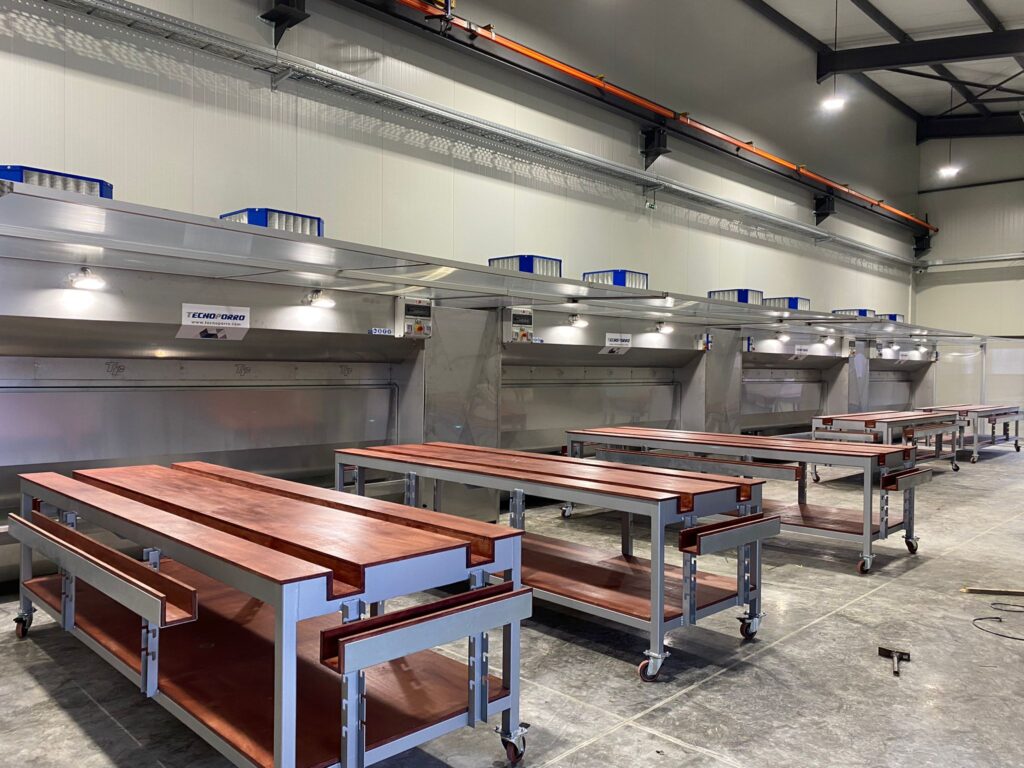

03 - L'IMPIANTO SUL CAMPO
18 metri di impianto pronti per la produzione.
Le immagini reali dell'installazione destinata alla Bulgaria
Bulgaria
DESTINAZIONE DEL PROGETTO
Krismar Ltd
CLIENTE FINALE
CS - PLUS
TECNOLOGIA ADVANCED
Modulare
CONFIGURAZIONE AMPLIABILE
04 - SPECIFICHE PRINCIPALI
La tecnologia della serie CS-PLUS.
La configurazione viene dimensionata in base alla superficie, alle lavorazioni e al numero di postazioni da servire.
SVILUPPO DEL PROGETTO
18 metri lineari
CONFIGURAZIONE
Cabine aspiranti connesse in serie (Modulabile)
CAPACITA' DI ASPIRAZIONE
A partire da 9.000 m³/h · personalizzabile
ABBATTIMENTO POLVERI
Riduzione delle polveri fino al 95%
STRUTTURA CENTRALE
Acciaio inox AISI 304
VASCA ACQUA FANGHI
Acciaio inox AISI 316
MODALITÀ
Ciclo Chiuso con Timer Regolabile
DESTINAZIONE
Krismar Ltd · Bulgaria
05 - IL VALORE DEL PROGETTO
Più controllo sull’ambiente.
Più continuità nelle lavorazioni.
- 01
Copertura uniforme dell’area di lavoro
La parete aspirante continua garantisce un’aspirazione omogenea su più postazioni operative, riducendo le zone non raggiunte dal flusso aspirante e migliorando il controllo delle polveri.
- 02
Manutenzione semplificata e programmata
La struttura inclinata e il sistema di scarico integrato nel piede della cabina facilitano la raccolta e la rimozione dei fanghi accumulati, rendendo le operazioni di pulizia più rapide ed efficienti (oltre alla tipologia di acciaio, selezionata per migliorare la fluidità e il deflusso del materiale).
La macchina è dotata di apparecchiature di sicurezza per la manutenzione ordinaria programmata ogni 40* ore di lavoro (equivalente ad una settimana), adeguato al quadro comandi elettrico generale di funzionamento dell’impianto.
- 03
Progetto replicabile
La modularità consente di adattare lunghezza, accessori e gestione dell’aria alle esigenze di ogni laboratorio.
06 - DOMANDE FREQUENTI
Quello che vuoi sapere.
È pensato per l’aspirazione e la filtrazione delle polveri generate dalla lavorazione di marmo, granito, quarzo e materiali affini, soprattutto in processi di medie e grandi dimensioni.
Sì. La serie CS-PLUS parte da moduli di 2 metri e può essere configurata in serie. Il progetto installato in Bulgaria raggiunge uno sviluppo complessivo di 18 metri.
Il sistema utilizza un doppio abbattimento ” a cascata” per le polveri più pesanti e una nebulizzazione interna. Consente la riduzione delle polveri fino al 95%, con un ciclo chiuso e programmato
No. L’abbattimento lavora a ciclo chiuso, una soluzione progettata per limitare gli sprechi d’acqua e rendere più efficiente la gestione quotidiana.
Sì. Sono disponibili kit illuminazione, aria, allarme, pannello touch, sensori, controllo da remoto e diversi accessori per adattare l’impianto al processo produttivo.
